路由系统是 Gin 框架的核心组成之一，本文以前缀树为切入点，前缀树作为一种高效的数据结构，为我们提供了理解路由匹配的基础。随后引入更为先进和灵活的 Radix Tree。最后聚焦于 Gin 框架中路由树的实现细节，探讨 Gin 是如何在其内部构建和维护这一路由树结构的。
下文中所有截取的源代码均来自 Gin 框架的 v1.9.1 版本，可能与最新版本的源代码存在差异。
前缀树，又称为字典树，英文名 Trie，它就是一个像字典一样的树。前缀树具有如下特点：
- 除了根节点，每个节点都对应一个字符。
- 从根节点到任意一个节点，路径上经过的字符连接起来，就是该节点对应的字符串。
- 如果将每个节点的单个字符看作是一个只包含唯一字符的字符串，那么每个节点的所有子节点的首字母都不相同，这保证了从一个节点到其子节点的路径都是唯一的。下文中介绍的 Radix Tree 也具有这一特点。

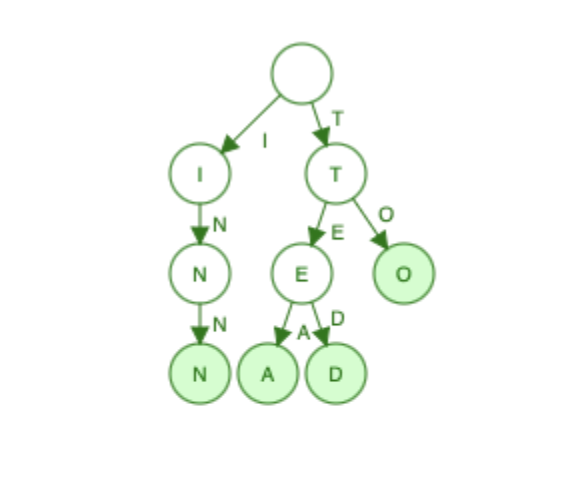

图 1 是一个插入了 "TO", "TEA", "TED", "INN" 后的前缀树，其中绿色节点表示字符串的结束。
◎ 图1: Trie 示例
Radix Tree，基数树，又称为压缩前缀树，在普通前缀树的基础上节省了空间。压缩的含义在于：在普通前缀树中，如果一个节点只有一个子节点，那么这个节点就可以和它的子节点合并，这样就可以节省一个节点的空间。

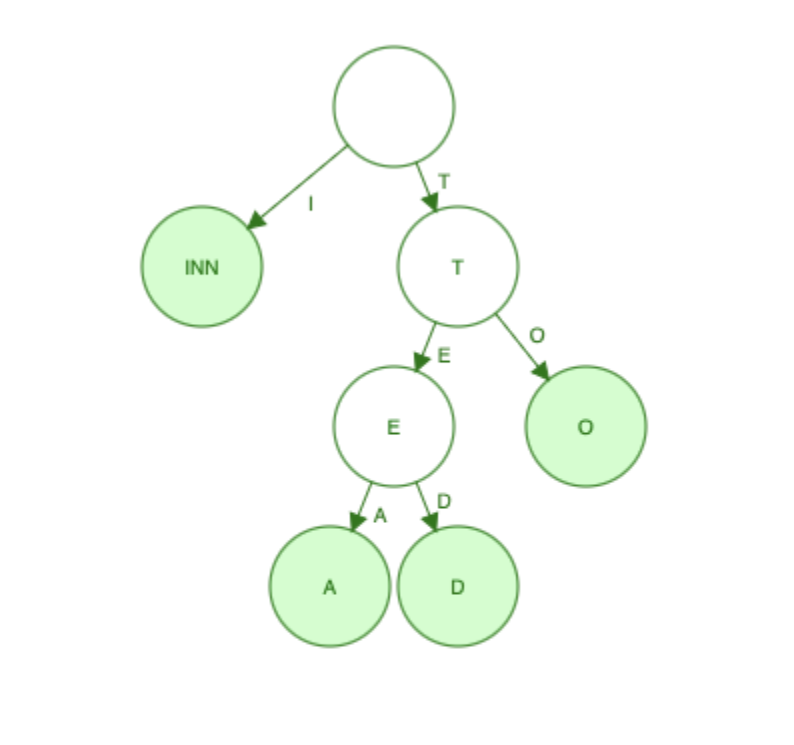

图 2 是一个插入了 "TO", "TEA", "TED", "INN" 后的 Radix Tree。
◎ 图2: Radix Tree 示例
Gin 框架为每个 HTTP 方法都维护了一棵独立的 Radix Tree，这些 Radix Tree 以切片的形式存储在 Engine 结构体中（gin.go 文件的 Line 166）。
后面均以 GET 方法为例，也即所有举例的路径都是插入的同一棵 Radix Tree。
一棵 Radix Tree 的结构体如下：
1
2
3
4
5
6
|
// tree.go
// Line 52
type methodTree struct {
method string
root *node
}
|
Radix Tree 中每个节点都是 node 结构体类型，node 结构体定义如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
// tree.go
// Line 116
type node struct {
path string
indices string
wildChild bool
nType nodeType
priority uint32
children []*node // child nodes, at most 1 :param style node at the end of the array
handlers HandlersChain
fullPath string
}
// tree.go
// Line 107
type nodeType uint8
const (
static nodeType = iota
root
param
catchAll
)
|
node 结构体中各个变量的含义如下：
path：该节点所表示的路径段。比如依次插入了路径 /use 和 /usa ，那么会产生一个父节点，它的 path 为 /usindices：是一个字符串，包含该节点的所有子节点的首字母。上述例子中，父节点的 indices 为 eawildChild：用于判断该节点的子节点中是否存在通配符节点，比如 :id 或 *namenType：是一个枚举类型 nodeType，表示该节点的类型，取值有：
static：普通节点，表示普通的路径段，如 /usroot：根节点param：通配符节点，表示以 : 开头的参数，如 :idcatchAll：通配符节点，表示以 * 开头的参数，如 *name
priority：该节点的优先级，用于在插入节点时确定节点的插入位置。优先级较高的节点将会被放在前面children：*node 类型的切片，表示该节点的所有子节点。子节点中至多有一个 param 类型的节点handlers：表示与该节点关联的处理函数链fullPath：表示从根节点到该节点的完整路径
平时我们会使用类似下面的代码来注册路由：
1
2
|
r := gin.Default()
r.GET("/user/:name", func(c *gin.Context) {})
|
深入 GET 方法的源代码，我们可以发现其实它调用了一个 handle 方法：
1
2
3
4
5
6
7
8
9
10
11
12
13
|
// routergroup.go
// Line 116
func (group *RouterGroup) GET(relativePath string, handlers ...HandlerFunc) IRoutes {
return group.handle(http.MethodGet, relativePath, handlers)
}
// Line 86
func (group *RouterGroup) handle(httpMethod, relativePath string, handlers HandlersChain) IRoutes {
absolutePath := group.calculateAbsolutePath(relativePath)
handlers = group.combineHandlers(handlers)
group.engine.addRoute(httpMethod, absolutePath, handlers)
return group.returnObj()
}
|
这个 handle 函数做了三件事：
- 将传入的相对路径转换为绝对路径
- 将传入的处理函数链与
RouterGroup 中的处理函数链合并
- 将生成的绝对路径和处理函数链插入到
httpMethod 对应的 Radix Tree 中
我们重点关注第三步，Engine.addRoute 方法的源代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
// gin.go
// Line 322
func (engine *Engine) addRoute(method, path string, handlers HandlersChain) {
// other code
root := engine.trees.get(method)
if root == nil {
root = new(node)
root.fullPath = "/"
engine.trees = append(engine.trees, methodTree{method: method, root: root})
}
root.addRoute(path, handlers)
// other code
}
|
上述源代码的含义是：首先获取给定 method 对应的 Radix Tree，如果不存在，则创建一个新的 Radix Tree，并将其插入到 Engine.trees 中。然后调用 root.addRoute 方法，将路径和处理函数链插入到 Radix Tree 中。
在根节点上调用的 addRoute 函数的源代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
|
// tree.go
// Line 152
func (n *node) addRoute(path string, handlers HandlersChain) {
fullPath := path
n.priority++
// Empty tree
if len(n.path) == 0 && len(n.children) == 0 {
n.insertChild(path, fullPath, handlers)
n.nType = root
return
}
parentFullPathIndex := 0
walk:
for {
// Find the longest common prefix.
// This also implies that the common prefix contains no ':' or '*'
// since the existing key can't contain those chars.
i := longestCommonPrefix(path, n.path)
// Split edge
if i < len(n.path) {
// other code
}
// Make new node a child of this node
if i < len(path) {
// other code
}
// Otherwise add handle to current node
if n.handlers != nil {
panic("handlers are already registered for path '" + fullPath + "'")
}
n.handlers = handlers
n.fullPath = fullPath
return
}
}
|
这个 addRoute 函数首先 Radix Tree 是否为空，需要同时满足 len(n.path) == 0 和 len(n.children) == 0，因为：
- 假设依次插入了若干个路径，这些路径没有公共前缀，比如
/abc 和 xyz，此时根节点的 path 为空，但根节点有子节点，Radix Tree 不为空，所以仅仅判断 len(n.path) == 0 是不够的。
- 假设之前只插入了一个路径，比如
/abc，根据上文叙述的 Radix Tree 的特点：当某个节点具有唯一子节点时，该节点会和子节点合并，此时根节点的 path 为 /abc 并且没有子节点，所以仅仅判断 len(n.children) == 0 是不够的。
如果两个条件都满足，则直接将路径和处理函数链插入到根节点中，并且将节点的类型标记为 root。
否则，进入 walk 代码块，该代码块的作用是将路径插入到 Radix Tree 中。
在 for 循环中，首先求出 path 和 n.path 的最长公共前缀的长度 i，然后判断：
- 如果
i < len(n.path)，说明 n.path 中存在一个不匹配的后缀，需要对节点 n 进行分裂，此时需要为这个后缀构建一个新的节点 child，并且将节点 n 的原有的子节点挂在节点 child 下，然后将节点 child 作为节点 n 的新的子节点。
- 如果
i < len(path)，说明 path 中存在一个不匹配的后缀，此时需要为这个后缀构建一个新的节点 child，并且将节点 child 加入到 n 的子节点中。
下面贴出两个 if 条件的源代码，添加了更详细的注释和例子：
首先是 i < len(n.path) 的情况：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
|
// tree.go
// Line 172
// Split edge
// 例如, n.path = "/user"，path = "/used",
// 可以得到 i = 4, n.path 中有一个不匹配的后缀 "r"
if i < len(n.path) {
// 为这个后缀构建新节点, 变量名为 child
child := node{
// child 节点的 path 为后缀 "r"
// 因为 n 节点原有的子节点需要挂在 child 节点下
// 所以 indices, children, handlers 这些信息都继承自 n 节点
path: n.path[i:],
wildChild: n.wildChild,
nType: static,
indices: n.indices,
children: n.children,
handlers: n.handlers,
priority: n.priority - 1,
fullPath: n.fullPath,
}
// 将 child 作为 n 的新的子节点
n.children = []*node{&child}
// []byte for proper unicode char conversion, see #65
// 更新 n 的 indices 字符串为后缀的首字母
n.indices = bytesconv.BytesToString([]byte{n.path[i]})
// 更新 n 的 path 为最长公共前缀
n.path = path[:i]
n.handlers = nil
n.wildChild = false
n.fullPath = fullPath[:parentFullPathIndex+i]
}
|
然后是 i < len(path) 的情况：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
|
// tree.go
// Line 194
// Make new node a child of this node
// 若满足此 if 条件，说明需要为剩下的不匹配的后缀创建一个新的节点
if i < len(path) {
// 将 path 更新为剩下的后缀
path = path[i:]
// 获取后缀的首字母
c := path[0]
// '/' after param
// 这个 len(n.children) == 1 没太看懂
// 据 ChatGPT 的说法是：为了处理一种特殊情况, 即参数节点后面跟着一个斜杠, 如 :param/。
if n.nType == param && c == '/' && len(n.children) == 1 {
parentFullPathIndex += len(n.path)
n = n.children[0]
n.priority++
continue walk
}
// Check if a child with the next path byte exists
// 判断节点 n 的子节点是否和 path 存在公共前缀
// n.indices 保存的是所有子节点的首字母
for i, max := 0, len(n.indices); i < max; i++ {
if c == n.indices[i] {
// 如果存在符合条件的子节点, 那么这个子节点需要进行分裂操作
// 将 n 更新为这个子节点, 然后继续执行 walk 代码块
// 例如：依次插入了 "/cont", "/contact", 那么此时的树形状是：/cont --> act, n.path = "/cont"
// 之后又插入了 path = "/contac", i = 5, 并且 "ac" 和 "act" 存在公共前缀
// 此时需要将 n 更新为 "act" 这个子节点，然后继续执行 walk 代码块
parentFullPathIndex += len(n.path)
i = n.incrementChildPrio(i)
n = n.children[i]
continue walk
}
}
// Otherwise insert it
// 此时, path 和 n 的子节点不存在公共前缀, 应该创建一个新节点插入到 n 的子节点中
if c != ':' && c != '*' && n.nType != catchAll {
// 如果 path 的首字母不是通配符, 那么 path 是 static 类型的节点
// 并且 n 的类型不是 catchAll（因为 catchAll 节点不能有子节点）
// 那么需要将 path 的首字母加入到 n 的 indices 中
// 然后创建一个新节点 child, 将 child 加入到 n 的子节点列表中
// []byte for proper unicode char conversion, see #65
n.indices += bytesconv.BytesToString([]byte{c})
child := &node{
fullPath: fullPath,
}
n.addChild(child)
n.incrementChildPrio(len(n.indices) - 1)
n = child
} else if n.wildChild {
// inserting a wildcard node, need to check if it conflicts with the existing wildcard
// path 是 ":" 或 "*" 开头的通配符节点, 并且 n 的子节点中已经存在通配符节点
// 因此需要检查是否存在冲突
// 将 n 赋值为 n 的子节点中的通配符节点
n = n.children[len(n.children)-1]
n.priority++
// Check if the wildcard matches
// 如果, n.path 是 path 的前缀
// 并且, path 在 len(n.path) 之后的第一个字符是 '/'
if len(path) >= len(n.path) && n.path == path[:len(n.path)] &&
// Adding a child to a catchAll is not possible
n.nType != catchAll &&
// Check for longer wildcard, e.g. :name and :names
(len(n.path) >= len(path) || path[len(n.path)] == '/') {
continue walk
}
// Wildcard conflict
// 存在冲突, 则引发 panic
pathSeg := path
if n.nType != catchAll {
pathSeg = strings.SplitN(pathSeg, "/", 2)[0]
}
prefix := fullPath[:strings.Index(fullPath, pathSeg)] + n.path
panic("'" + pathSeg +
"' in new path '" + fullPath +
"' conflicts with existing wildcard '" + n.path +
"' in existing prefix '" + prefix +
"'")
}
// n 是 catchAll 类型的节点
// 或者，path 是通配符节点，并且 n 的子节点没有通配符节点
// 尝试插入新节点
n.insertChild(path, fullPath, handlers)
return
}
|
这篇文章从 Trie 和 Radix Tree 出发，简要讲解了 Gin 中路由树的构建过程：总的来说，是一个从 root 出发，不断比较最长公共前缀，分裂节点或插入节点的过程，是一个从上至下，逐层深入的过程。
作为 Go 的初学者，这是我第一次阅读开源项目的源代码，也是第一次写这种类型的文章，其中肯定有错误和疏漏，比如 insertChild 函数和 addChild 函数的实现和区别在本文中并没有提及，我认为理解这两个函数有助于更细致地理解路由树的构建过程，先挖个坑在这里。
出于篇幅的考虑，关于路由树的匹配过程就放在下一篇文章里了。希望这篇文章能够帮助到大家。
